不鏽鋼拱形蓋板的作（zuò）用是使用極薄的材料通過波紋加（jiā）勁，從而（ér）作成較大跨度結構的方法（fǎ），雖然（rán）不鏽鋼的初始投資費用可能高於（yú）其它材料，但是它抗老化使用壽命長、強度高、抗腐蝕（shí）強、維護費用低，總的壽命期降低（dī）了成本。不鏽鋼蓋板的優良使用性能作為新型（xíng）的汙水池（chí）除臭加蓋產（chǎn）品以更（gèng）經濟適用（yòng）、高性能而取替目前傳統的FRP蓋（gài）板。

     一、不鏽鋼拱形蓋板在汙水池加蓋除臭中的使用（yòng）性能

    在過去的20多年中，根據國際鎳公司進行的現場試驗，這些材料已經成為（wéi）標準的建造材料。304和316不鏽鋼的重量（liàng）損失腐蝕（shí）速度<0.1密耳/年。腐蝕速度<0.1密耳/年表明這種材料（liào）的有效（xiào）壽命有希望超過（guò）20年。

    試驗和使用（yòng）經驗表明，304和316型不鏽鋼拱形蓋板汙（wū）水處理中耐腐蝕表現如下：

   （1）耐大氣腐蝕 鋼中添加鉻提高了耐腐蝕性。使不（bú）鏽鋼“不生（shēng）鏽”所需鉻的含量可以根據含量（liàng）變化鋼的重量損耗而定。鉻含量大於和等於12.5%的鋼種在海洋性大氣下曝露25年後，重量損（sǔn）耗相當小。這些“純鉻”不鏽鋼（鐵素體和馬氏（shì）體）和表麵層有一層鏽蝕層，在很多外觀顯得特別重要的（de）大氣環境中（zhōng）不（bú）宜使用。相反含鎳8%～10%的（de）奧氏（shì）體鋼種（zhǒng）304和316的耐蝕性更強（qiáng），在大氣中暴露許多年後表麵仍然光澤（zé）如初。 消（xiāo）化池中產生的H2S氣體滲透到廢水處（chù）理設備的許多（duō）部位，加速了銅合金、鋁和（hé）碳鋼腐（fǔ）蝕。在潮濕的H2S中，304和316不鏽鋼拱形蓋板的腐蝕速度<0.1密耳/年（nián）（<0.0025mm/年）。這樣的腐（fǔ）蝕速度可忽略不計。304L不鏽鋼是消化池氣體管道的標準用（yòng）材，而且使用效果良好（hǎo）。 雖然人們並不想讓鋼曝露於濕（shī）氯氣中，但是在（zài）氯氣貯存區附近通風（fēng）不好的有限位置，管子外表確實發現幾處一般點蝕。304L和316L不（bú）鏽鋼拱形蓋板在濕（shī）氯（lǜ）氣蓄積和冷凝的不通風大氣環境下易生鏽和（hé）發生一般點蝕（shí）。適當通風可以消（xiāo）除這些現象，也可以對不鏽鋼表麵進行定期噴水清洗，可以使（shǐ）生鏽和點蝕減至最少。

    （2）氯（lǜ）氣一臭氧 不鏽鋼拱形（xíng）蓋板通（tōng）常能（néng）夠耐廢水處理設備中一般濃度的氯氣腐蝕。根據1010碳鋼、鑄鐵、304和（hé）316不鏽鋼試樣在有一定殘餘氯濃（nóng）度的加氯（lǜ）處理的淡水中暴露的數據，304和316L在殘餘氯含量（liàng）高（gāo）達2ppm的井水中（zhōng）的耐腐蝕（shí）性很好，而碳鋼和鑄鐵的腐蝕速度要高出一倍。如（rú）果連續（xù）曝露在（zài）3～5ppm殘餘氯氣（qì）中，測得的數據表明304/304L容易產（chǎn）生縫（féng）隙腐（fǔ）蝕，保險起見應選用316L，不（bú）鏽鋼不適用於氯氣噴霧（wù）係統，那裏的氯含量可達50至幾百ppm。 臭氧是一種日益普及的氧化（huà）劑代用品（pǐn），既可以單獨使用，也可以同氯氣一起使用。雖然最（zuì）初製造臭氧發生器（qì）時選用316L而沒有選用（yòng）304L的背（bèi）景和數據不足，但是316L已經成為製造臭氧發生器（qì）的最佳材（cái）料。

    （3）其它化學添（tiān）加（jiā）劑 硫酸亞鐵是廢水處理（lǐ）廠經常添加的化學添（tiān）加劑：De Renzo 稱（chēng）304和316不（bú）鏽鋼試樣（yàng）在含有pH值為1～2.5 的（de）硫酸（suān）（廢酸洗液）的硫酸亞鐵溶液中耐蝕性非常（cháng）好，腐（fǔ）蝕速度小於 0.8密耳/年（<0.02mm/年）。在（zài）廢（fèi）水處理廠（chǎng）中，一般沒有硫酸，因此，不鏽鋼在無酸（suān）硫酸亞鐵環境下的（de）腐蝕速（sù）度可以（yǐ）忽略不計。 氯化鐵（tiě）有時在調節池（chí）中用來（lái）起（qǐ）絮凝作用，汙泥在調節池中進一步（bù）濃縮和脫水（shuǐ），然後焚燒和排棄。放置在活性汙泥位置6上的304和316試樣，在氯化鐵含量（liàng）為250～300ppm環境下，既有（yǒu）點蝕也有縫隙腐蝕。316不鏽鋼（gāng）耐氯化鐵腐蝕性略好（hǎo）於 304 不鏽鋼，可（kě）作為較保守的選擇，用於氯化鐵噴入（rù）點之後氯化鐵含量較高的（de）部位。盡管試驗數據不理想，但是，304 不（bú）鏽（xiù）鋼管一般還是用於輸（shū）送處理後流（liú）出的汙泥。

    (4) 微生（shēng）物腐蝕（shí）（MIC） 標準（zhǔn）不鏽鋼在滯流和緩慢流動的水中，其焊縫和焊縫周圍有時容易產生微生物腐蝕。在一家廢水處理廠（chǎng）試驗用的旋轉式生物壓縮裝置（RBC'S）用 409(11%鉻)不鏽鋼製作（zuò）的框架上出現了微（wēi）生物腐蝕就是一個例子。 微生物團大體都堆集在框架的焊縫處。旋轉（zhuǎn）式生物壓縮裝置的不鏽鋼框架以 2 轉/分的轉速在（zài）汙泥中時進時出，為（wéi）微生（shēng）物腐蝕提供了理想的環境。在廢水處理設備的其它部位很少有（yǒu）微生物腐蝕（shí）。

    不鏽鋼拱形蓋板在汙水處理中耐蝕性（xìng）是判斷不鏽鋼最重要的標準，耐蝕性不是材料本身的性能，而是材料與圍（wéi）繞材料表麵的介質之間的相互作用。因（yīn）此，除了要認真考慮汙（wū）水的腐蝕性，正確選材外，製造、加工和連接工藝（yì）都必須考慮（lǜ）在內，因為它們直接影響工程整理質量。

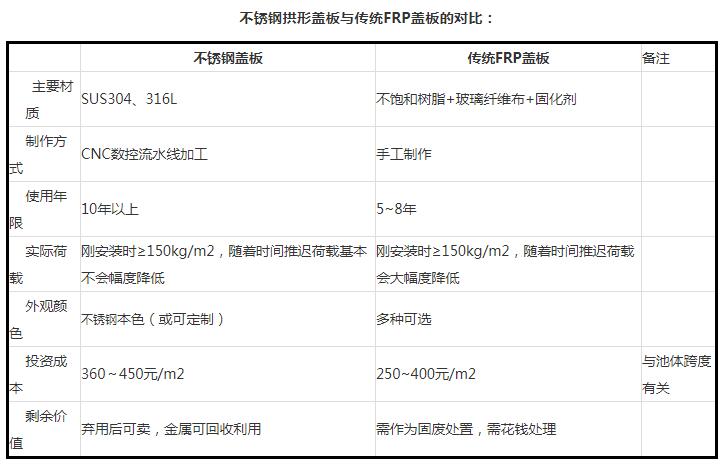

     二、不鏽鋼拱形蓋板在汙（wū）水池加（jiā）蓋（gài）除臭中的成本比較

    不（bú）鏽鋼拱形蓋板初始投資費用可能高於其它材料，但是它抗老化使用壽命長、強度高、抗腐（fǔ）蝕強、維（wéi）護費用低（dī），用總的使用年限不鏽鋼的壽命周期與傳統蓋板成本相比較，不鏽鋼拱形（xíng）蓋（gài）板可（kě）大大降低了使（shǐ）用成本。這項分析包括資本成本和（hé）維修成本，而且選用了傳統蓋板進行設計時（shí），應考慮廢棄用後處理問題，而不鏽鋼拱形蓋板廢棄金屬可回（huí）收再利用，無需作為（wéi）固（gù）廢處置。
